電動高壓球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在更大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
電動高壓球閥主要特點如下：
三分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到更小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能良好等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
 |  |
|---|---|

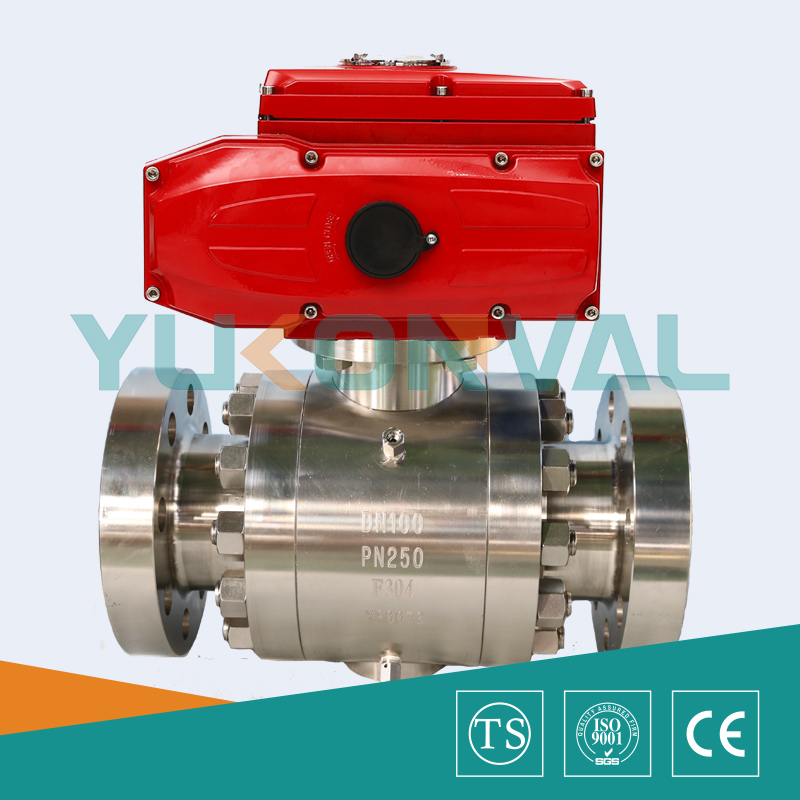

| 電動高壓法蘭球閥（OV-TORK執行器） | 電動高壓焊接球閥（OV-TORK執行器） |
 |  |
|---|---|

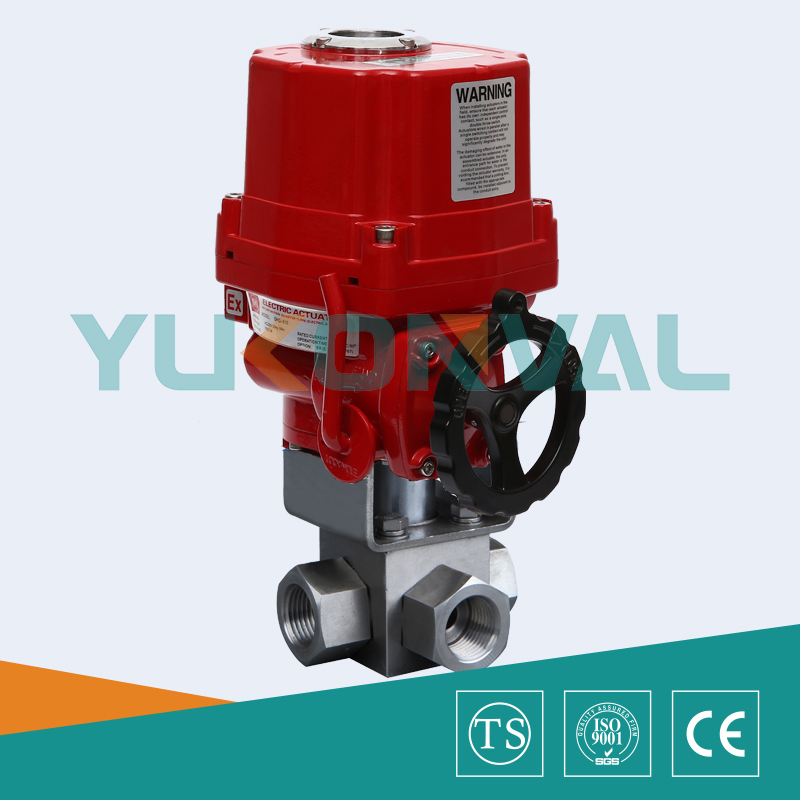

| 電動高壓內螺紋球閥（OV-TORK執行器） | 電動防爆高壓三通球閥（BV-TORK執行器） |
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||||
| 閥體形式 | 三段式鍛造閥體 | |||||||||||||
| 公稱壓力 | PN16.0、25.0、32.0MPa、42.0MPa；ANSI 150、300、600、900、1500、2500LB | |||||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN45Mpa以內) | |||||||||||||
| 密封填料 | 尼龍、V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||||
| 流量特性 | 近似快開特性 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1%(可調) | |||||||||||||
| 可調范圍 | 250：1 | |||||||||||||
| 配置執行機構 | 可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構 | |||||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |||||||||||||
| 執行器類別 | 引進型OV-TORK系列執行器參數 | 引進型3610R系列執行器參數 | 引進型BV-TORK系列執行器參數 |
|---|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有較強防腐功能 | ||
| 零件名稱 | 零件材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | A105 | 304 | 316 | 316L |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、氣體、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
